Válvula OPV y Bomba Vibratoria: Calibración a 9 y 6 Bar, Curva P-Q y Física de Extracción
Las cafeteras espresso domésticas con bomba vibratoria entregan de fábrica presiones estáticas de entre 12 y 15 bar debido a la curva característica caudal-presión (P-Q) de los solenoides electromagnéticos. La instalación y calibración de una válvula de sobrepresión (OPV, Over Pressure Valve) a 9 o 6 bar estabiliza el gradiente hidráulico y previene la compactación destructiva y la microcanalización del lecho de café.
1. Dinámica de la Bomba Vibratoria y la Curva P-Q
Una bomba vibratoria estándar (típicamente Ulka E5 o EX5) opera mediante un pistón accionado electromagnéticamente a 50 Hz (3.000 oscilaciones por minuto en corriente alterna europea). A diferencia de una bomba rotativa comercial que mantiene un caudal constante independiente de la contrapresión, la bomba vibratoria exhibe una relación inversa estricta entre presión y caudal:
| Presión de Sistema (Bar) | Caudal Entregado (ml/min) | Caudal por Segundo (ml/s) | Estado de Operación Hidráulica |
|---|---|---|---|
| 0 (Flujo Libre) | 650 | 10.8 | Carga inicial y purga de caldera |
| 6 | 380 | 6.3 | Régimen de alta permeabilidad (Turbo shot / molienda fina) |
| 9 | 260 | 4.3 | Punto nominal de extracción estándar |
| 12 | 140 | 2.3 | Configuración de fábrica estándar en máquinas básicas |
| 15 (Ciego) | 0 | 0.0 | Presión máxima de estancamiento de pistón |
2. Mecanismo de Funcionamiento de la Válvula OPV

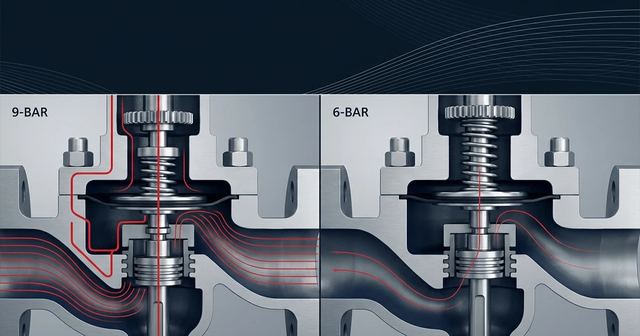

La válvula OPV es un elemento de alivio proporcional compuesto por un asiento cónico (o almohadilla de elastómero EPDM/silicona) presionado contra el conducto de descarga mediante un muelle calibrado. Cuando la presión hidrostática generada por la resistencia de la pastilla supera la tensión mecánica del muelle ($F = k \cdot x$), el obturador se desplaza, derivando el exceso de caudal hacia el depósito de agua o la bandeja de goteo.
| Parámetro de Calibración | Ajuste de Fábrica (Sin OPV Regulable) | Calibración Clásica (9 Bar) | Calibración Moderna (6 Bar) |
|---|---|---|---|
| Presión con Filtro Ciego | 13.0 - 15.0 bar | 9.5 - 10.0 bar | 6.5 - 7.0 bar |
| Presión Dinámica en Extracción | 11.5 - 13.5 bar | 8.5 - 9.0 bar | 5.8 - 6.2 bar |
| Riesgo de Canalización | Muy Alto (colapso de matriz) | Moderado (estándar SCA) | Mínimo (máxima tolerancia a finos) |
| Rendimiento de Extracción (EY) | 17.0 - 19.5% (heterogéneo) | 20.0 - 21.5% | 21.5 - 23.5% (con molienda ultrafina) |
3. Procedimiento de Calibración con Manómetro de Portafiltro
- Instalación del Manómetro: Conectar un manómetro de glicerina (rango 0-16 bar, precisión ±1.6%) con rosca 3/8" al cuerpo del portafiltro.
- Medición del Offset Estático: Al usar un filtro ciego o manómetro estanco, la bomba opera a caudal $Q = 0$. La presión leída es aproximadamente 0.5 a 1.0 bar superior a la presión dinámica real durante una extracción a $2\text{ ml/s}$. Para un objetivo real de 9 bar en taza, la OPV debe calibrarse a 9.7-10.0 bar en ciego. Para 6 bar en taza, calibrar a 6.7-7.0 bar en ciego.
- Ajuste del Tornillo/Muelle: Girar el tornillo de regulación en sentido antihorario para comprimir menos el muelle (reducción de presión de alivio) o sustituir el muelle por una variante calibrada a 9 bar (como en los mods para Gaggia Classic Pro).
